Chapas Perfuradas
Chapas Perfuradas

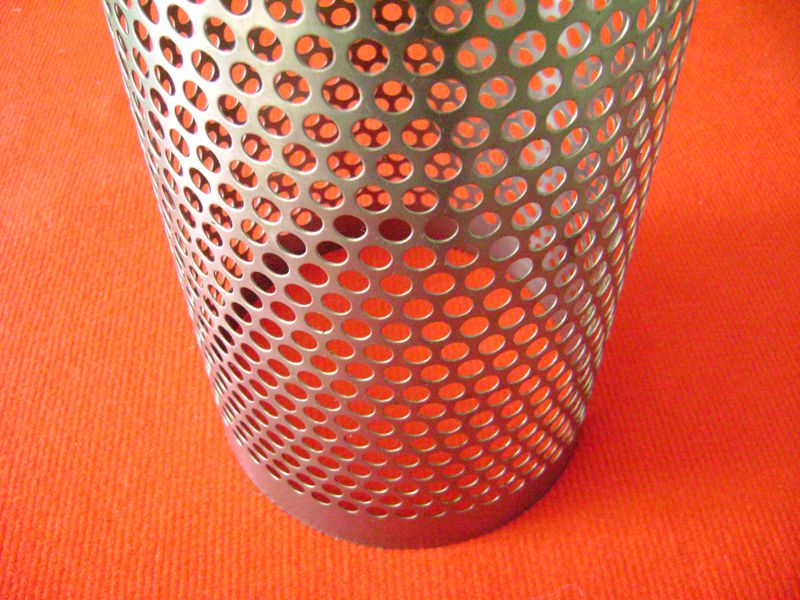

As chapas perfuradas CHAPERFUR® possuem formas e diâmetros variáveis, de acordo com a necessidade do cliente. Podendo ser furos redondos, quadrados, retangulares, oblongos, hexagonais, cônicos ou decorativos fabricados a partir de processos de estampagem. São utilizados em filtros, peneiras, elementos decorativos, equipamentos de som, dentre outros.
Largamente utilizadas na indústria petroquímica, agroindústria, usinas de álcool e açúcar, indústria de papel e celulose, indústria automotiva, indústria de máquinas e implementos agrícolas.
Permitem sua fabricação em aço carbono, aço inox, alumínio e polímeros.
4,7 x 6,35mm – Alternada ec = 7mm EC = 10mm AA 45%
7 x 14mm – Alternada ec = 9,5mm EC = 21mm AA 49%
| Tabela padrão | |||||
|---|---|---|---|---|---|
| Diagonal dos furos | Distância entre centros | Barras | |||
| d | D | ec | EC | C | |
| 4,7 | 6,35 | 7 | 10 | 1,3 | |
| 7 | 14 | 9,5 | 21 | 2 | |
| 8 | 24 | 13,5 | 34 | 3,3 | |
| 11 | 29 | 23 | 56 | 12 | |
| 13 | 30 | 23 | 54 | 7 | |
| 15 | 40 | 21,6 | 60 | 5 | |
Disposição dos Furos
Longitudinal
Transversal
| Legenda | |
|---|---|
| d | diagonal menor |
| D | diagonal maior |
| ec | distância entre centro – lateral |
| EC | distância entre centro – terminal |
| C | distância entre furos – barra |
4 x 10mm – Reta ec = 5,5mm EC = 13mm AA 56%
8 x 15mm – Reta ec = 13mm EC = 20mm AA 46%
3,5 x 20 mm – Alternada ec = 7,0 mm EC = 24 mm AA 41%
Disposição dos Furos
Furos Losangulares Reta Longitudinal
Reta Transversal
Alternada Terminal Longitudinal
| Tabela padrão | |||||
|---|---|---|---|---|---|
| Diagonal dos furos | Distância entre centros | Área Aberta | |||
| L | C | ec | EC | % | |
| 4 | 10 | 5,5 | 13 | 56 | |
| 8 | 15 | 13 | 20 | 46 | |
| 8 | 40 | 11 | 43 | 68 | |
| 15 | 30 | 18 | 33 | 76 | |
Alternada Lateral Longitudinal
Alternada Lateral Transversal
Alternada Terminal Transversal
| Legenda | |
|---|---|
| C | Comprimento do furo |
| L | Largura do furo |
| ec | distância entre centro – lateral |
| EC | distância entre centro – terminal |
